Das modulare POLAK NC Aufbewahrungs- und Transportsystem ist die ideale Gelegenheit für sichere und übersichtliche Aufbewahrung der Werkzeuge. Für dessen Benutzung sprechen klar und deutlich seine Vorteile:

• sichere und schonende Aufbewahrung wertvoller Werkzeuge
• einfache, jedoch äußerst strapazierfähige Bauart
• optimale Nutzung Ihres Arbeitsraums
• das modulare System, mit dem Sie laufend wachsen können
• Sicherheit und Benutzerkomfort

Ein einziges, originelles System regelt die Aufbewahrung von Zerspanungs- sowie Stanzwerkzeugen. Die Aufbewahrung der Zerspanungswerkzeuge und der Stanzwerkzeuge unterscheidet sich lediglich durch die Art der Werkzeughalterungen, die Aufbewahrungs- und Transportmittel sind identisch.

	Beschriftungsschilder für Holzhalterungen: Sie identifizieren die aufbewahrten Werkzeuge mit einem Filzstift auf einem Kunststoffschild. Bei einer Änderung kann das Schild einfach mit Spiritus abgewischt und erneut beschrieben werden.
	Smart Möbel Funktion: Ein Smartphone bzw. Tablet mit der Applikation des QR-Code bzw. NFC -Technologiescanners überträgt Sie mittels eines Online-Informationskanals zur virtuellen Beratungsstelle der Werkstattmöbel POLAK. Sie haben somit aktuelle Tipps, Ratschläge und Informationen über Ihr Produkt stets griffbereit.
	Das Identifikationssystem der Lochungen: vereinfacht die Orientierung bei großflächigen Lochplatten. Sie werden dieses System dann zu schätzen wissen, wenn Sie Halterungen der Werkzeugrahmen bei gegenüberliegenden Wänden in identische Positionen einhängen werden.
	Orientierungsgitter als Hilfsmittel: dienen der einfachen und passend gewählten Anordnung Ihrer Werkzeuge in universellen Kunststoff- und Holzhalterungen.
	Sicherungen der Kunststoffhalterungen: Ermöglichen die Fixierung der Kunststoffwerkzeughalterungen in den Werkzeugrahmen - komfortabel und ohne Werkzeug, mithilfe von zwei, im Körper der Halterung intergrierten Sicherungen.
	Multifunktionshalterung: Sie wählen und stellen an den Halterungen den Neigungswinkel der Werkzeugrahmen (Träger) ein. Das Set der Halterungen mithilfe des Identifikationssystems der Lochungen in die Lochwände der Schränke bzw. Wagen einhängen und in die Halterungen den Werkzeugrahmen (Träger) einsetzen.
	Sicherung der Holzhalterungen: Dienen zur sicheren Fixierung der Holzhalterung im Rahmen.
	Absorptionsfolie: Um die Aufbewahrungsbereiche der Werkzeuge sauber zu halten, hilft Ihnen die spezielle Absorptionsfolie aus wiederverwertetem Fasergemisch. Sie fängt Kühlemulsionen, Erdölprodukte und Wasser auf. Der Stoff kann ausgewrungen, geschleudert bzw. umweltfreundlich entsorgt werden. Aufnahmevermögen ca. 2 l/m2.

LAGERKAPAZITÄT DER AUFBEWAHRUNGS UND TRANSPORTELEMENTE

Se finden in übersichtlichen Tabelle die maximale Kapazität der einzelnen Werkzeugrahmen und -träger für die Aufnahme der Werkzeughalteungen aus Kunststoff und Holz.

Vergessen Sie nicht bei der Planung der Werkzeugaufbewahrung die maximale Tragfäigkeit der einzelnen NC Aufbewahrungs- und Transportelemente. Überlasten Sie nicht unnötig, achten Sie auf Ihre Sicherheit.

Die Kunststoff- sowie Holzhalterungen der Werkzeuge werden in den Werkzeugträgern bzw. Werkzeugrahmen eingesetzt und fixiert. Diese werden anschließend mithilfe eines Halterung-Sets in Schränke, Wagen, Schubladen bzw. Tischständer eingesetzt.

Werkzeugrahmen sind für das ganze Aufbewahrungs- und Transportsystem einheitlich, lediglich die Werkzeugrahmen für Schubladen sind ein wenig unterschiedlich (um einige mm schmaler), das Aufbewahrungsvermögen ist jedoch identisch.

KUNSTSTOFFHALTERUNGEN DER ZERSPANUNGSWERKZEUGE

Das grundlegende Element der Werkzeugfixierung und des Schutzes der Spannbereiche der Zerspanungswerkzeuge sind Kunststoffhalterungen. Das Aufbewahrungssystem beruht auf der Aufbewahrung eines Werkzeugs in einer Halterung.

Das original POLAK Halterungen sind in mehreren Ausführungen erhältlich. Benutzen Sie dort, wo eine typisierte Halterung nicht zusagt, eine universelle Halterung, die Sie ganz einfach selbst anpassen können.

Die Kunststoffhalterungen werden aus stoßfestem ABS Kunststoff hergestellt und sind in den Trägern bzw. Werkzeugrahmen mithilfe von zwei Sicherungen in der gewünschten Position fixiert. Ohne Werkzeug, ohne Schrauben!

Universelle Halterung:

Abbildung	Werkzeugsystem	BestellNr.	B x T mm
	Universell	NCUNI	102 x 140
	Universelle Halterung mit Orientierungsgitter als Hilfe für individuelle Lösungen. Die universelle Halterung kann leicht für die Aufbewahrung verschiedener Werkzeug angepast werden. Den verstellbaren Trenneinsatz könne Sie zum Beispiel als Boden für die Aufbewahrung von Bohrern bzw. als ein weiteres Stabilisierungselement längerer Werkzeuge benutzen (siehe Abbildung).

HOLZHALTERUNGEN FÜR ZERSPANUNGSWERKZEUGE

Nutzen sie für die Aufbewahrung kleinerer Zerspanungswerkzeuge und ihrer Komponenten die Halterungen aus Holz. Holz ist für die Aufbewahrung präziser Werkzeuge perfekt geeignet.

Die Werkzeughalterung selbst wird mit modernsten Technologien  aus hochwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten Halterung ist eine Blechwanne mit Adsorptionsstoff für die Aufnahme von Emulsionen und Öl. Die Wanne erfüllt zugleich die Funktion als Boden (Stütze) für die Werkzeuge, die durch die Holzhalterung fallen könnten (siehe Abbildung).

Der komplette Zusammenbau der Holzhalterung wird in Werkzeugrahmen und Werkzeugträgern eingesetzt.

Universelle Halterung komplett:

Abbildung	Größe	BestellNr.	B x T mm	Positionenanzahl
	36D	NCW36UNI	550 x 142	104
	54D	NCW54UNI	855 x 142	164
	Universelle Halterung mit Orientierungsgitter für individuelle Lösungen. 32 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

Der komplette Zusammenbau im Werkzeugrahmen

HALTERUNGEN FÜR LOCHWERKZEUGE

System Trumpf: Für die Aufbewahrung der Lochstanzen des Systems Trumpf ist das System der Halterungen aus Holz bestimmt. Holz ist für die Aufbewahrung präziser Lochwerkzeuge perfekt geeignet. Die Werkzeughalterung selbst wird mit modernsten Technologie aus hochwwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten halterung ist eine Blechwanne mit Adsorptionsstoff für das Auffangen des Schmieröls, die die Funktion einer Auflagefläche für Werkzeuge erfüllt (siehe Abbildung).

Der komplette Zusammenbau wird in Werkzeugrahmen und Werkzeugträgern eingesetzt.

Halterung Trumpf komplette Kassette:

Abbildung	Größe	BestellNr.	B x T mm	Positionenanzahl Kassette
	36D	NCW36TR1	550 x 142	3
	54D	NCW54TR1	855 x 142	4
	Für werkzeugkassetten Trumpf. Die Halterung ist standardmäßig mit einer WAnne mit Spezialstoff für das Auffangen vonErdölprodukte versehen. Wannenhöhe 12 mm.

System Thick Turret:
Für die Aufbewahrung von Lochwerkzeugen des Systems Trumpf ist das System der Halterungen aus Holz bestimmt. Holz ist für die Aufbewahrung präziser Lochwerkzeuge perfekt geeignet. Die Werkzeughalterung selbst wird mit modernsten Technologien aus hochwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten Halterung ist eine Blechwanne mit Adsorptinsstoff für das Auffangen des Schmieröls, die zugleich die Funktion der Auflagefläche für Werkzeuge erfüllt (siehe Abbildung).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.

Die Höhe der Metallwanne entspricht der Länge des Aufnahmeteils der Werkzeuge Thich Turret. Diese Höhe beträgt 91 mm. Daher könne Sie die Halterungen Thick Turret in Schubladen mit der Fronthöhe 150 mm und höheren aufbewahren.

Halterung der Station A komplett	Größe	BestellNr.	B x T mm	Positionenanzahl Station    Stempel   Matrize  Abstreifer
	36D	NCW36TH1	550 x 142	5            10            10            10
	91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

Halterung der Station B komplett	Größe	BestellNr.	B x T mm	Positionenanzahl Station    Stempel    Matrize    Absterifer
	36D	NCW36TH2	550 x 142	3             3             6             6
	91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

Halterung der Station C komplett	Größe	BestellNr.	B x T mm	Positionenanzahl Station    Stempel    Matrize    Abstreifer
	36D	NCW36TH3	550 x 142	3             -             3             3
	91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

NC AUFBEAHRUNG IN SCHUBLADEN

Werkzeugrahmen für Schubladen erweitern die Möglichkeiten der Werkzeugaufbewahrung im Rahmen des gesamten Baukastensystems der Möbel POLAK. Da die Werkzeuge sowie Spanndorne der Werkzeuge unterschiedlich lang sind, kann die Höhe der Werkzeugrahmen in den Schubladen verstellt wwerden. Der Werkzeugrahmen ist in der Schublade mithilfe eines Sets von vier Halterungen eingehängt, die mit dem Werkzeugrahmen mitgeliefert werden.

Achten Sie auf die Länge des Spanndorns des aufzubewahrenden Werkzeugs einschl. der Spannschraube! Wählen Sie die richtige Schubladentiefe!

Werkzeugrahmen für Schubladen

Abbildung	Schubladengröße	BestellNr.	B mm	T mm	H mm
	36 x 27D	NCNRZ3627	593	448	74
	54 x 27D	NCNRZ5427	901	448	74
	36 x 36D	NCNRZ3636	593	597	74
	54 x 36D	NCNRZ5436	901	597	74
	Einhängehalterungen-Set

Schubladenblendenhöhe A mm	Maximale Länge des Spanndorns des Werkzeugs B mm
	Position 1	Position 2	Position 3	Position 4	Position 5
75	90	X	X	X	X
100	90	X	X	X	X
125	90	X	X	X	X
150	90	120	150	X	X
200	90	170	200	X	X
250	90	170	200	X	X
300	90	270	300	150	180

Einhängehalterung der Werkzeugrahmen für Schubladen

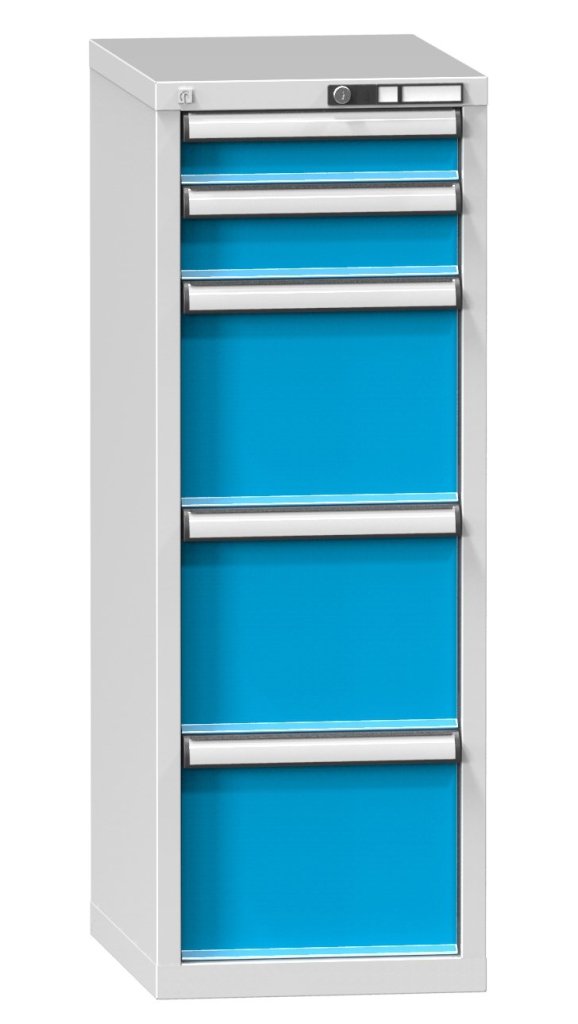

Für die Marke POLAK sind die hochgeschätzte Systemfähigkeit und Variabilität der Produkte typisch. Das variable Programm unserer Schubladenschränke entspricht genau Ihren Bedürfnissen und Wünschen. Die hochwertigen Schubladenschränke werden mit dem neuesten automatisierten Hestellungsverfahren produziert, die hohe Qualität und Genauigkeit gewährleisten. Die Schubladengehäuse sind aus einzelnen Bauteilen aus hochwertigem Stahlblech verschweißt. Die innere Konstruktion der Gehäuse ist mit einer Lochung in 25 mm Abständen versehen. Diese Lochung wird zur Befestigung und Höhenanordnung der Schubladen führungsschienen und Gestaltung der gewünschten Schubladenkonfiguration genutzt. Die Führungsschienen bzw. Fachbodenhaken können einfach und sehr schnell ohne Werkzeug verstellt werden. Der Schubladenschrank ist mit Zentralschließung und Schubladenverriegelung versehen. Schubladen sind das Basiselement für die Lagerung von Ware und erfüllen daher hohe Anforderungen an Festigkeit und Stabilität. Unsere Produktion bietet 7 Schubladenhöhen mit Seitenwand- und Bodenlochung in 17 mm Abständen an. Diese Lösung ermöglicht Ihnen, die Einteolungselemente für effiziente Aufteilung des Schubladenvolumens zu nutzen. Wir hoffen, dass Ihnen unser Angebot von 12 SSchubladeschrankgehäusen in 5 Breiten, 3 Tiefen und vielen Höhen, 7 Scchubladenhöhen und mit einer umfangreichen Auswahl an zusatzausrüstung sowohl für Schränke als auch für Schubladen, zusagt.

Technische Angaben:

Einfacher Auszug E:

• hochwertiger, kugelgelagerter Mechanismus
• Tragfähigkeit 70 kg und Auszug 88%
• verstellbare Führungsschienen um 25 mm in den Seitenwänden
• Basisausführung für die Schubladenschränke

Vollauszug T:

• Der Bauart des Auszugs gewährleistet 100% Auszug der Schublade
• somit ermöglicht freien Zugang zur ganzen Schubladenfläche
• die Führungsschienen des Auszugsmechanismus sind in den Seitenwänden stets um 25 mm
• kontinuirlicher, ruhiger Lauf, max. belastung 200 kg

Schubladensicherung:

• standardmäßige Ausstattung unseren mobilen  Produkte
• verhindert die selbsttätige Öffnung der Schublade

Schubladenverriegelung:

• beim Herausziehen einer Schublade werden alle restlichen Schubladen verriegelt
• Sicherheitsmechanismus des zentralen Schließsystems verhindert, dass der Schrank nach vorne kippt

Schublade mit Vollauszug (100%, Tragkraft 200 kg), Aufpreis-Variante gegen Schublade E (Auszug 88%, Tragkraft 70 kg).

• Schubladen-Typ ohne Auszugsicherung ist für feste Schränke empfehlenswert
• Schubladen-typ mit Auszugsicherung ist für mobile Container empfehlenswert

Arbeitsplatten der Tische  POLAK werden aus Holz hergestellt. Holz ist Naturwerkstoff und aus diesem Grund kann infolge der Einwirkung der Temperaturänderungen bzw. Feuchtigkeit eine mäßige Wölbung der Platten entstehen, obwohl deren Oberflächenbehandlung höchste Aufmerksamkeit gewidmet wurde. Die Formbeständigkeit der Arbeitsplatte wird bei relativen Luftfeuchtigkeit 50-60% gewährleistet. Die Holztischplatten sollen keinesfalls in direkten Kontakt mit Wasser kommen und sind ausschließlich für den Einsatz in Innenräumen bestimmt. Ebenfalls die Farbstellung der Platten kann je nach dem benutzten Vormaterial - Schnittholz - mäßig abweichen.

	Für Befestigung der Tischfüße bzw. Schubladenschränke an den Platten werden spezielle Bolzen - Einschraubmuttern mit Innen- und Außengewinde benutzt. Nachdem der Platte des entsprechenden Moduls mit Löchern versehen ist, werden diese Bolzen mit Außengewinde in die Platte eingeschraubt. Das Innengewinde dient zur Verbindung der Holzplatte mit den Füßen, Schubladenschränken u. ä. mit Hilfe einer standardmäßigen Schraube mit metrischem Gewinde.
	Buchenplatte Plattestärke Plattenbreite 1200 1500 2000 2500 40 Tiefe 700 D1274-01 D1574-01 D2074-01 D2574-01 40 Tiefe 800   D1584-01 D2084-01 D2584-01 50 Tiefe 700   D1575-01 D2075-01 D2575-01 50 Tiefe 800   D1585-01 D2085-01 D2585-01 Hochwertige, robuste Arbeitsplatte aus durchgehend zur Plattenform verklebten Buchenkanthölzern und anschließend geschliffen und mit einer Leineöllösung mit Zusatzmitteln behandelt. Kanten gebrochen.
	Multiplexplatte Plattenstärke Plattenbreite 1500 2000 2500 40 Tiefe 700 D1574-02 D2074-02 D2574-02 40 Tiefe 800 D1584-02 D2084-02 D2584-02 Hochwertige, formbeständige Platte, aus gedämpften Buchenfurnier geschichtet und verklebt. Oberfläche anschließend geschliffen und mir einer Leineöllösung mit Zusatzmitteln behandelt. Kanten gebrochen.
	Abrollrand der Arbeitsplatte Die 20 mm starkeund 100 mm hohe Buchenplatte wird am Umfang der Arbeitsplatte als mechanisches Hindernis benutzt. Sie hat geschliffene Oberfläche und ist mit Leinöl mit Zusatzmitteln behandelt. Sie wird an die Werkbankplatte m it Schrauben angeschraubt. Möchten Sie eine Platte mit Abrollrand bestellen, fügen Sie hinter die Bestellnummer der von Ihnen gewählten Arbeitsplatte das Bestellzeichen ZH hinzu.
	Platte mit Stahlfläche Das 1,5 mm starke, mäßig mit Öl behandelte Stahlprofilblech wird auf die Platten geklebt. Möchten Sie eine Platte mit Stahlblech bestellen, fügen Sie hinter die Bestellnummer der von Ihnen gewählten Arbeitsplatte das Bestellzeichen PH hinzu.
	Platte mit Gummibelag Die 4 mm starke Gummiplatte mit Textileinsatz wird auf die Platten geklebt. Möchten Sie eine Platte mit Gummibelag bestellen, fügen Sie hinter die Bestellnummer der von Ihnen gewählten Arbeitsplatte das Bestellzeichen GH hinzu.
