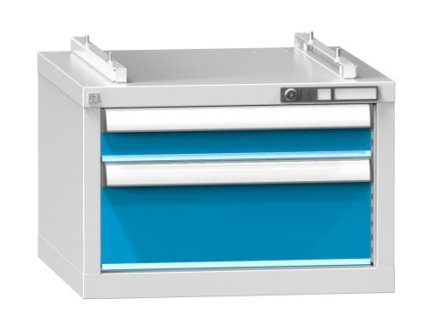

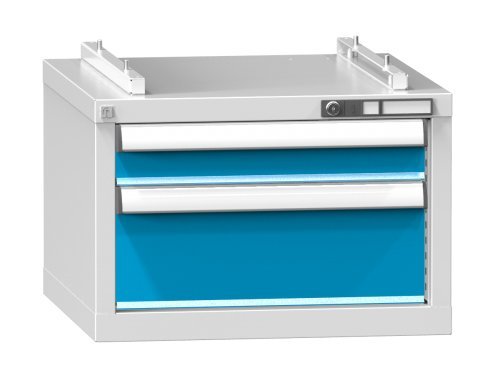

Hängeschubladenschrank ZA 39-2ERGO

Artikelnummer: ZA39-2ERGO

Hängeschubladenschrank ZA 39-2ERGO für ERGO Tische und Arbeitsplätze,  B x H x T  578 x 390 x 600 mm vollständige Beschreibung und Parameter

Korpusfarben:

Vorderseiten-Farbe:

Auf Bestellung, Lieferzeit 2-6 Wochen. Die Lieferzeit kann je nach Kapazität des Herstellers variieren.

346.80 Eur 412.69 Eur Brutto

Stückzahl

Wählen Sie zuerst die Parameter aus

Produktdetails und technische Daten

Hängeschubladenschrank ZA 39-2ERGO

Hängeschubladenschrank ZA 39-2ERGO für ERGO Tische und Arbeitsplätze,  B x H x T  578 x 390 x 600 mm

  • für Arbeitsplatten-Tiefe 700 mm
  • 2x Schublade (1x 100E, 1x 200E)
  • Innenmaß 459 x 459 mm
  • Tragfähigkeit pro Schublade mit Auszug 88% - 70 kg
Höhe: 390 mm
Breite: 578 mm
Tiefe: 600 mm
Größe: 27 x 27
Schubladeninnenmaße (B x T): 459 x 459 mm
Gewicht: 34 kg
Schubladenanzahl: 2
Schubladenauszug: 88%
Tragkraft pro Schublade: 70 kg
Geschweißte Konstruktion: Ja
Garantie (Jahre): 2
Hersteller:

Sie können nachkaufen

Ähnliche Artikel

Informationen / Dokumente

  • KATALOGE ZUM HERUNTERLADEN
  • SMART MÖBEL POLK
  • CNC-Aufbewahrungs- und Lagersysteme POLAK
  • Schubladenschränke POLAK
  • Arbeitsplatten POLAK
  • Schließsysteme POLAK

Werkstattmöbel-Katalog 2018

Im neuen Katalog finden Sie auf 280 Seiten mehr als 2 000 Werkstattmöbel-Artikel. Unsere Entwicklungstechniker haben die Werkstattmöbel von POLAK wieder ein Stück weiter gebracht. Wir sind davon überzeugt, dass ihre in die eigene Entwicklung von Originalprodukten investierte Kreativität und Energie zur maximalen Zufriedenheit unserer Kunden beitragen wird.

Katalog POLAK 2018Moderne Technologien sind ein Teil der heutigen Gesellschaft, und deshalb wird mit dem neuen Werkstattmöbel-Katalog 2018 in klassischer gedruckter Form, den Sie bei einem unserer Handelsvertreter und als PDF-Datei bestellen können, auch der elektronische Katalog in Angriff genommen, der Ihnen noch mehr Informationen, Anleitungen, Tipps, Ratschläge, Videos und weitere nützliche Fakten enthält.


PDF KATALOG HERUNTERLADEN

DURCHSUCHEN E-KATALOG




Katalog POLAK 2018Produkte der Marke POLAK sind mit dem QR- bzw. NFC-Code versehen, was eine schnelle Verknüpfung des Produkts mit wichtigen auf dem einzigartigen Web-Portal smfu.eu gespeicherten Informationen ermöglicht. Hier finden Sie ausführliche Anleitungen, Ratschläge, Erläuterungen und Sie können auch Mitarbeiter der POLAK CZ kontaktieren.

Katalog, alle Unterlagen für Produkte, Anleitungen, Videos, Tipps und Ratschläge finden Sie unter www.smfu.eu

Smart Furniture POLAK

Das modulare POLAK NC Aufbewahrungs- und Transportsystem ist die ideale Gelegenheit für sichere und übersichtliche Aufbewahrung der Werkzeuge. Für dessen Benutzung sprechen klar und deutlich seine Vorteile:

  • sichere und schonende Aufbewahrung wertvoller Werkzeuge
  • einfache, jedoch äußerst strapazierfähige Bauart
  • optimale Nutzung Ihres Arbeitsraums
  • das modulare System, mit dem Sie laufend wachsen können
  • Sicherheit und Benutzerkomfort

Ein einziges, originelles System regelt die Aufbewahrung von Zerspanungs- sowie Stanzwerkzeugen. Die Aufbewahrung der Zerspanungswerkzeuge und der Stanzwerkzeuge unterscheidet sich lediglich durch die Art der Werkzeughalterungen, die Aufbewahrungs- und Transportmittel sind identisch.

Beschriftungsschilder für Holzhalterungen:

Sie identifizieren die aufbewahrten Werkzeuge mit einem Filzstift auf einem Kunststoffschild. Bei einer Änderung kann das Schild einfach mit Spiritus abgewischt und erneut beschrieben werden.

Smart Möbel Funktion:

Ein Smartphone bzw. Tablet mit der Applikation des QR-Code bzw. NFC -Technologiescanners überträgt Sie mittels eines Online-Informationskanals zur virtuellen Beratungsstelle der Werkstattmöbel POLAK. Sie haben somit aktuelle Tipps, Ratschläge und Informationen über Ihr Produkt stets griffbereit.

Das Identifikationssystem der Lochungen:

vereinfacht die Orientierung bei großflächigen Lochplatten. Sie werden dieses System dann zu schätzen wissen, wenn Sie Halterungen der Werkzeugrahmen bei gegenüberliegenden Wänden in identische Positionen einhängen werden.

Orientierungsgitter als Hilfsmittel:

dienen der einfachen und passend gewählten Anordnung Ihrer Werkzeuge in universellen Kunststoff- und Holzhalterungen.

Sicherungen der Kunststoffhalterungen:

Ermöglichen die Fixierung der Kunststoffwerkzeughalterungen in den Werkzeugrahmen - komfortabel und ohne Werkzeug, mithilfe von zwei, im Körper der Halterung intergrierten Sicherungen.

Multifunktionshalterung:

Sie wählen und stellen an den Halterungen den Neigungswinkel der Werkzeugrahmen (Träger) ein. Das Set der Halterungen mithilfe des Identifikationssystems der Lochungen in die Lochwände der Schränke bzw. Wagen einhängen und in die Halterungen den Werkzeugrahmen (Träger) einsetzen.

Sicherung der Holzhalterungen:

Dienen zur sicheren Fixierung der Holzhalterung im Rahmen.

Absorptionsfolie:

Um die Aufbewahrungsbereiche der Werkzeuge sauber zu halten, hilft Ihnen die spezielle Absorptionsfolie aus wiederverwertetem Fasergemisch. Sie fängt Kühlemulsionen, Erdölprodukte und Wasser auf. Der Stoff kann ausgewrungen, geschleudert bzw. umweltfreundlich entsorgt werden. Aufnahmevermögen ca. 2 l/m2.

LAGERKAPAZITÄT DER AUFBEWAHRUNGS UND TRANSPORTELEMENTE

Se finden in übersichtlichen Tabelle die maximale Kapazität der einzelnen Werkzeugrahmen und -träger für die Aufnahme der Werkzeughalteungen aus Kunststoff und Holz.

Vergessen Sie nicht bei der Planung der Werkzeugaufbewahrung die maximale Tragfäigkeit der einzelnen NC Aufbewahrungs- und Transportelemente. Überlasten Sie nicht unnötig, achten Sie auf Ihre Sicherheit.

Anzahl der Kunststoffhalterungen in den Werkzeugrahmen Anzahl der Kunststoffhalterungen in den Trägern
Halterung
36 x 27D 54 x 27D 36 x 36D 54 x 36D 36D 54D Halterung
ISO 30 24 39 32 52 8 13 ISO 30
ISO 40 24 39 32 52 8 13 ISO 40
ISO 50 15 21 20 28 5 7 ISO 50
HSK 32 24 39 32 52 8 13 HSK 32
HSK 40 24 39 32 52 8 13 HSK 40
HSK 50 24 39 32 52 8 13 HSK 50
HSK 63 24 39 32 52 8 13 HSK 63
HSK 80 15 21 20 28 5 7 HSK 80
HSK 100 15 21 20 28 5 7 HSK 100
VDI 30 15 21 20 28 5 7 VDI 30
VDI 40 15 21 20 28 5 7 VDI 40
VDI 50 15 21 20 28 5 7 VDI 50
ABS 25 15 21 20 28 5 7 ABS 25
ABS 32 15 21 20 28 5 7 ABS 32
ABS 40 15 21 20 28 5 7 ABS 40
ABS 50 15 21 20 28 5 7 ABS 50
ABS 63 15 21 20 28 5 7 ABS 63
CAPTO 3 15 21 20 28 5 7 CAPTO 3
CAPTO 4 15 21 20 28 5 7 CAPTO 4
CAPTO 5 15 21 20 28 5 7 CAPTO 5
UNI 15 21 20 28 5 7 UNI
Anzahl der Holzhalterungen in den Werkzeugrahmen Anzahl der Holzhalterungen in den Trägern

3 3 4 4 1 1

Die Kunststoff- sowie Holzhalterungen der Werkzeuge werden in den Werkzeugträgern bzw. Werkzeugrahmen eingesetzt und fixiert. Diese werden anschließend mithilfe eines Halterung-Sets in Schränke, Wagen, Schubladen bzw. Tischständer eingesetzt.

Werkzeugrahmen sind für das ganze Aufbewahrungs- und Transportsystem einheitlich, lediglich die Werkzeugrahmen für Schubladen sind ein wenig unterschiedlich (um einige mm schmaler), das Aufbewahrungsvermögen ist jedoch identisch.



KUNSTSTOFFHALTERUNGEN DER ZERSPANUNGSWERKZEUGE

Das grundlegende Element der Werkzeugfixierung und des Schutzes der Spannbereiche der Zerspanungswerkzeuge sind Kunststoffhalterungen. Das Aufbewahrungssystem beruht auf der Aufbewahrung eines Werkzeugs in einer Halterung.

Das original POLAK Halterungen sind in mehreren Ausführungen erhältlich. Benutzen Sie dort, wo eine typisierte Halterung nicht zusagt, eine universelle Halterung, die Sie ganz einfach selbst anpassen können.

Die Kunststoffhalterungen werden aus stoßfestem ABS Kunststoff hergestellt und sind in den Trägern bzw. Werkzeugrahmen mithilfe von zwei Sicherungen in der gewünschten Position fixiert. Ohne Werkzeug, ohne Schrauben!



Universelle Halterung:

Abbildung Werkzeugsystem BestellNr. B x T mm
Universell NCUNI 102 x 140
Universelle Halterung mit Orientierungsgitter als Hilfe für individuelle Lösungen. Die universelle Halterung kann leicht für die Aufbewahrung verschiedener Werkzeug angepast werden. Den verstellbaren Trenneinsatz könne Sie zum Beispiel als Boden für die Aufbewahrung von Bohrern bzw. als ein weiteres Stabilisierungselement längerer Werkzeuge benutzen (siehe Abbildung).



HOLZHALTERUNGEN FÜR ZERSPANUNGSWERKZEUGE

Nutzen sie für die Aufbewahrung kleinerer Zerspanungswerkzeuge und ihrer Komponenten die Halterungen aus Holz. Holz ist für die Aufbewahrung präziser Werkzeuge perfekt geeignet.

Die Werkzeughalterung selbst wird mit modernsten Technologien  aus hochwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten Halterung ist eine Blechwanne mit Adsorptionsstoff für die Aufnahme von Emulsionen und Öl. Die Wanne erfüllt zugleich die Funktion als Boden (Stütze) für die Werkzeuge, die durch die Holzhalterung fallen könnten (siehe Abbildung).

Der komplette Zusammenbau der Holzhalterung wird in Werkzeugrahmen und Werkzeugträgern eingesetzt.

Universelle Halterung komplett:

Abbildung Größe BestellNr.
B x T mm Positionenanzahl
36D NCW36UNI 550 x 142
104
54D NCW54UNI 855 x 142 164
Universelle Halterung mit Orientierungsgitter für individuelle Lösungen. 32 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.
Der komplette Zusammenbau im Werkzeugrahmen



HALTERUNGEN FÜR LOCHWERKZEUGE

System Trumpf: Für die Aufbewahrung der Lochstanzen des Systems Trumpf ist das System der Halterungen aus Holz bestimmt. Holz ist für die Aufbewahrung präziser Lochwerkzeuge perfekt geeignet. Die Werkzeughalterung selbst wird mit modernsten Technologie aus hochwwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten halterung ist eine Blechwanne mit Adsorptionsstoff für das Auffangen des Schmieröls, die die Funktion einer Auflagefläche für Werkzeuge erfüllt (siehe Abbildung).

Der komplette Zusammenbau wird in Werkzeugrahmen und Werkzeugträgern eingesetzt.

Halterung Trumpf komplette Kassette:

Abbildung Größe BestellNr.

B x T mm

Positionenanzahl

Kassette

36D NCW36TR1 550 x 142
3
54D NCW54TR1 855 x 142 4
Für werkzeugkassetten Trumpf. Die Halterung ist standardmäßig mit einer WAnne mit Spezialstoff für das Auffangen vonErdölprodukte versehen. Wannenhöhe 12 mm.



System Thick Turret:
Für die Aufbewahrung von Lochwerkzeugen des Systems Trumpf ist das System der Halterungen aus Holz bestimmt. Holz ist für die Aufbewahrung präziser Lochwerkzeuge perfekt geeignet. Die Werkzeughalterung selbst wird mit modernsten Technologien aus hochwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten Halterung ist eine Blechwanne mit Adsorptinsstoff für das Auffangen des Schmieröls, die zugleich die Funktion der Auflagefläche für Werkzeuge erfüllt (siehe Abbildung).

Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.



Die Höhe der Metallwanne entspricht der Länge des Aufnahmeteils der Werkzeuge Thich Turret. Diese Höhe beträgt 91 mm. Daher könne Sie die Halterungen Thick Turret in Schubladen mit der Fronthöhe 150 mm und höheren aufbewahren.



Halterung der Station A komplett Größe BestellNr.

B x T mm

Positionenanzahl

Station    Stempel   Matrize  Abstreifer

36D NCW36TH1 550 x 142
5            10            10            10
91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

Halterung der Station B komplett Größe BestellNr.

B x T mm

Positionenanzahl

Station    Stempel    Matrize    Absterifer

36D NCW36TH2 550 x 142
3             3             6             6
91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

Halterung der Station C komplett Größe BestellNr.

B x T mm

Positionenanzahl

Station    Stempel    Matrize    Abstreifer

36D NCW36TH3 550 x 142
3             -             3             3
91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.



NC AUFBEAHRUNG IN SCHUBLADEN

Werkzeugrahmen für Schubladen erweitern die Möglichkeiten der Werkzeugaufbewahrung im Rahmen des gesamten Baukastensystems der Möbel POLAK. Da die Werkzeuge sowie Spanndorne der Werkzeuge unterschiedlich lang sind, kann die Höhe der Werkzeugrahmen in den Schubladen verstellt wwerden. Der Werkzeugrahmen ist in der Schublade mithilfe eines Sets von vier Halterungen eingehängt, die mit dem Werkzeugrahmen mitgeliefert werden.



Achten Sie auf die Länge des Spanndorns des aufzubewahrenden Werkzeugs einschl. der Spannschraube! Wählen Sie die richtige Schubladentiefe!




Werkzeugrahmen für Schubladen

Abbildung Schubladengröße BestellNr. B mm T mm H mm
36 x 27D
NCNRZ3627 593 448 74
54 x 27D
NCNRZ5427 901 448 74
36 x 36D
NCNRZ3636 593 597 74
54 x 36D
NCNRZ5436 901 597
74
Einhängehalterungen-Set
Schubladenblendenhöhe A mm Maximale Länge des Spanndorns des Werkzeugs B mm
Position 1
Position 2
Position 3
Position 4
Position 5
75 90 X X X X
100 90 X X X X
125 90 X X X X
150 90 120 150 X X
200 90 170 200 X X
250 90 170 200 X X
300 90 270 300 150 180

Position 1

Position 2

Position 3

Position 4

Position 5

Einhängehalterung der Werkzeugrahmen für Schubladen

Schubladenschränke POLAK

Für die Marke POLAK sind die hochgeschätzte Systemfähigkeit und Variabilität der Produkte typisch. Das variable Programm unserer Schubladenschränke entspricht genau Ihren Bedürfnissen und Wünschen. Die hochwertigen Schubladenschränke werden mit dem neuesten automatisierten Hestellungsverfahren produziert, die hohe Qualität und Genauigkeit gewährleisten. Die Schubladengehäuse sind aus einzelnen Bauteilen aus hochwertigem Stahlblech verschweißt. Die innere Konstruktion der Gehäuse ist mit einer Lochung in 25 mm Abständen versehen. Diese Lochung wird zur Befestigung und Höhenanordnung der Schubladen führungsschienen und Gestaltung der gewünschten Schubladenkonfiguration genutzt. Die Führungsschienen bzw. Fachbodenhaken können einfach und sehr schnell ohne Werkzeug verstellt werden. Der Schubladenschrank ist mit Zentralschließung und Schubladenverriegelung versehen. Schubladen sind das Basiselement für die Lagerung von Ware und erfüllen daher hohe Anforderungen an Festigkeit und Stabilität. Unsere Produktion bietet 7 Schubladenhöhen mit Seitenwand- und Bodenlochung in 17 mm Abständen an. Diese Lösung ermöglicht Ihnen, die Einteolungselemente für effiziente Aufteilung des Schubladenvolumens zu nutzen. Wir hoffen, dass Ihnen unser Angebot von 12 SSchubladeschrankgehäusen in 5 Breiten, 3 Tiefen und vielen Höhen, 7 Scchubladenhöhen und mit einer umfangreichen Auswahl an zusatzausrüstung sowohl für Schränke als auch für Schubladen, zusagt.


Technische Angaben:


Einfacher Auszug E:

  • hochwertiger, kugelgelagerter Mechanismus
  • Tragfähigkeit 70 kg und Auszug 88%
  • verstellbare Führungsschienen um 25 mm in den Seitenwänden
  • Basisausführung für die Schubladenschränke




    Vollauszug T:

    • Der Bauart des Auszugs gewährleistet 100% Auszug der Schublade
    • somit ermöglicht freien Zugang zur ganzen Schubladenfläche
    • die Führungsschienen des Auszugsmechanismus sind in den Seitenwänden stets um 25 mm
    • kontinuirlicher, ruhiger Lauf, max. belastung 200 kg


    Schubladensicherung:

    • standardmäßige Ausstattung unseren mobilen  Produkte
    • verhindert die selbsttätige Öffnung der Schublade




      Schubladenverriegelung:

      • beim Herausziehen einer Schublade werden alle restlichen Schubladen verriegelt
      • Sicherheitsmechanismus des zentralen Schließsystems verhindert, dass der Schrank nach vorne kippt


      Schublade mit Vollauszug (100%, Tragkraft 200 kg), Aufpreis-Variante gegen Schublade E (Auszug 88%, Tragkraft 70 kg).

      • Schubladen-Typ ohne Auszugsicherung ist für feste Schränke empfehlenswert
      • Schubladen-typ mit Auszugsicherung ist für mobile Container empfehlenswert

      Für Schubladenschränke und mobile Container ZA:

      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZAT 75 75 / 50 38.9 ZAT 75 P 75 / 50 38.9
      ZAT 100 100 / 75 38.9 ZAP 100 P 100 / 75 38.9
      ZAT 125 125 / 75 38.9 ZAP 125 P 125 / 75 38.9
      ZAT 150 150 / 125 38.9 ZAT 150 P 150 / 125 38.9
      ZAT 200 200 / 175 38.9 ZAT 200 P 200 / 175 38.9
      ZAT 250 250 / 175 38.9 ZAT 250 P 250 / 175 38.9
      ZAT 300 300 / 275 38.9 ZAT 300 P 300 / 275 38.9



      Für Schubladenschränke und mobile Container ZB:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZBT 75 75 / 50 47.3 ZBT 75 P 75 / 50 47.3
      ZBT 100 100 / 75 47.3 ZBP 100 P 100 / 75 47.3
      ZBT 125 125 / 75 47.3 ZBP 125 P 125 / 75 47.3
      ZBT 150 150 / 125 47.3 ZBT 150 P 150 / 125 47.3
      ZBT 200 200 / 175 47.3 ZBT 200 P 200 / 175 47.3
      ZBT 250 250 / 175 47.3 ZBT 250 P 250 / 175 47.3
      ZBT 300 300 / 275 47.3 ZBT 300 P 300 / 275 47.3



      Für Schubladenschränke und mobile Container ZC:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZCT 75 75 / 50 50.6 ZCT 75 P 75 / 50 50.6
      ZCT 100 100 / 75 50.6 ZCP 100 P 100 / 75 50.6
      ZCT 125 125 / 75 50.6 ZCP 125 P 125 / 75 50.6
      ZCT 150 150 / 125 50.6 ZCT 150 P 150 / 125 50.6
      ZCT 200 200 / 175 50.6 ZCT 200 P 200 / 175 50.6
      ZCT 250 250 / 175 50.6 ZCT 250 P 250 / 175 50.6
      ZCT 300 300 / 275 50.6 ZCT 300 P 300 / 275 50.6



      Für Schubladenschränke und mobile Container ZD:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZDT 75 75 / 50 38.9 ZDT 75 P 75 / 50 38.9
      ZDT 100 100 / 75 38.9 ZDP 100 P 100 / 75 38.9
      ZDT 125 125 / 75 38.9 ZDP 125 P 125 / 75 38.9
      ZDT 150 150 / 125 38.9 ZDT 150 P 150 / 125 38.9
      ZDT 200 200 / 175 38.9 ZDT 200 P 200 / 175 38.9
      ZDT 250 250 / 175 38.9 ZDT 250 P 250 / 175 38.9
      ZDT 300 300 / 275 38.9 ZDT 300 P 300 / 275 38.9



      Für Schubladenschränke und mobile Container ZE:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZET 75 75 / 50 38.9 ZET 75 P 75 / 50 38.9
      ZET 100 100 / 75 38.9 ZEP 100 P 100 / 75 38.9
      ZET 125 125 / 75 38.9 ZEP 125 P 125 / 75 38.9
      ZET 150 150 / 125 38.9 ZET 150 P 150 / 125 38.9
      ZET 200 200 / 175 38.9 ZET 200 P 200 / 175 38.9
      ZET 250 250 / 175 38.9 ZET 250 P 250 / 175 38.9
      ZET 300 300 / 275 38.9 ZET 300 P 300 / 275 38.9



      Für Schubladenschränke und mobile Container ZG:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZGT 75 75 / 50 50.6 ZGT 75 P 75 / 50 50.6
      ZGT 100 100 / 75 50.6 ZGP 100 P 100 / 75 50.6
      ZGT 125 125 / 75 50.6 ZGP 125 P 125 / 75 50.6
      ZGT 150 150 / 125 50.6 ZGT 150 P 150 / 125 50.6
      ZGT 200 200 / 175 50.6 ZGT 200 P 200 / 175 50.6
      ZGT 250 250 / 175 50.6 ZGT 250 P 250 / 175 50.6
      ZGT 300 300 / 275 50.6 ZGT 300 P 300 / 275 50.6



      Für Schubladenschränke und mobile Container ZH:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZHT 75 75 / 50 38.9 ZHT 75 P 75 / 50 38.9
      ZAH 100 100 / 75 38.9 ZHP 100 P 100 / 75 38.9
      ZHT 125 125 / 75 38.9 ZHP 125 P 125 / 75 38.9
      ZHT 150 150 / 125 38.9 ZHT 150 P 150 / 125 38.9
      ZHT 200 200 / 175 38.9 ZHT 200 P 200 / 175 38.9
      ZHT 250 250 / 175 38.9 ZHT 250 P 250 / 175 38.9
      ZHT 300 300 / 275 38.9 ZHT 300 P 300 / 275 38.9



      Für Schubladenschränke und mobile Container  ZK:
      Schubladen-typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZKT 75 75 / 50 50.6 ZKT 75 P 75 / 50 50.6
      ZKT 100 100 / 75 50.6 ZKP 100 P 100 / 75 50.6
      ZKT 125 125 / 75 50.6 ZKP 125 P 125 / 75 50.6
      ZKT 150 150 / 125 50.6 ZKT 150 P 150 / 125 50.6
      ZKT 200 200 / 175 50.6 ZKT 200 P 200 / 175 50.6
      ZKT 250 250 / 175 50.6 ZKT 250 P 250 / 175 50.6
      ZKT 300 300 / 275 50.6 ZKT 300 P 300 / 275 50.6



      Für Schubladenschränke und mobile Container ZL:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZLT 75 75 / 50 38.9 ZLT 75 P 75 / 50 38.9
      ZLT 100 100 / 75 38.9 ZLP 100 P 100 / 75 38.9
      ZLT 125 125 / 75 38.9 ZLP 125 P 125 / 75 38.9
      ZLT 150 150 / 125 38.9 ZLT 150 P 150 / 125 38.9
      ZLT 200 200 / 175 38.9 ZLT 200 P 200 / 175 38.9
      ZLT 250 250 / 175 38.9 ZLT 250 P 250 / 175 38.9
      ZLT 300 300 / 275 38.9 ZLT 300 P 300 / 275 38.9



      Für Schubladenschränke und mobile Container ZN:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZNT 75 75 / 50 34.8 ZNT 75 P 75 / 50 34.8
      ZNT 100 100 / 75 34.8 ZNP 100 P 100 / 75 34.8
      ZNT 125 125 / 75 34.8 ZNP 125 P 125 / 75 34.8
      ZNT 150 150 / 125 34.8 ZNT 150 P 150 / 125 34.8
      ZNT 200 200 / 175 34.8 ZNT 200 P 200 / 175 34.8
      ZNT 250 250 / 175 34.8 ZNT 250 P 250 / 175 34.8
      ZNT 300 300 / 275 34.8 ZNT 300 P 300 / 275 34.8



      Für Schubladenschränke und mobile Container ZP:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZPT 75 75 / 50 34.8 ZPT 75 P 75 / 50 34.8
      ZPT 100 100 / 75 34.8 ZPP 100 P 100 / 75 34.8
      ZPT 125 125 / 75 34.8 ZPP 125 P 125 / 75 34.8
      ZPT 150 150 / 125 34.8 ZPT 150 P 150 / 125 34.8
      ZPT 200 200 / 175 34.8 ZPT 200 P 200 / 175 34.8
      ZPT 250 250 / 175 34.8 ZPT 250 P 250 / 175 34.8
      ZPT 300 300 / 275 34.8 ZPT 300 P 300 / 275 34.8



      Für Schubladenschränke und mobile Container ZR:
      Schubladen-Typ (ohne Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt. Schubladen-Typ (mit Auszugsicherung) Blenden-/Seitenhöhe (mm) Aufpreis ohne MwSt.
      ZRT 75 75 / 50 34.8 ZRT 75 P 75 / 50 34.8
      ZRT 100 100 / 75 34.8 ZRP 100 P 100 / 75 34.8
      ZRT 125 125 / 75 34.8 ZRP 125 P 125 / 75 34.8
      ZRT 150 150 / 125 34.8 ZRT 150 P 150 / 125 34.8
      ZRT 200 200 / 175 34.8 ZRT 200 P 200 / 175 34.8
      ZRT 250 250 / 175 34.8 ZRT 250 P 250 / 175 34.8
      ZRT 300 300 / 275 34.8 ZRT 300 P 300 / 275 34.8

      Arbeitsplatten der Tische  POLAK werden aus Holz hergestellt. Holz ist Naturwerkstoff und aus diesem Grund kann infolge der Einwirkung der Temperaturänderungen bzw. Feuchtigkeit eine mäßige Wölbung der Platten entstehen, obwohl deren Oberflächenbehandlung höchste Aufmerksamkeit gewidmet wurde. Die Formbeständigkeit der Arbeitsplatte wird bei relativen Luftfeuchtigkeit 50-60% gewährleistet. Die Holztischplatten sollen keinesfalls in direkten Kontakt mit Wasser kommen und sind ausschließlich für den Einsatz in Innenräumen bestimmt. Ebenfalls die Farbstellung der Platten kann je nach dem benutzten Vormaterial - Schnittholz - mäßig abweichen.

      Für Befestigung der Tischfüße bzw. Schubladenschränke an den Platten werden spezielle Bolzen - Einschraubmuttern mit Innen- und Außengewinde benutzt. Nachdem der Platte des entsprechenden Moduls mit Löchern versehen ist, werden diese Bolzen mit Außengewinde in die Platte eingeschraubt. Das Innengewinde dient zur Verbindung der Holzplatte mit den Füßen, Schubladenschränken u. ä. mit Hilfe einer standardmäßigen Schraube mit metrischem Gewinde.

      Buchenplatte

      Plattestärke Plattenbreite 1200 1500 2000 2500
      40 Tiefe 700 D1274-01 D1574-01 D2074-01 D2574-01
      40 Tiefe 800   D1584-01 D2084-01 D2584-01
      50 Tiefe 700   D1575-01 D2075-01 D2575-01
      50 Tiefe 800   D1585-01 D2085-01 D2585-01

      Hochwertige, robuste Arbeitsplatte aus durchgehend zur Plattenform verklebten Buchenkanthölzern und anschließend geschliffen und mit einer Leineöllösung mit Zusatzmitteln behandelt. Kanten gebrochen.

      Multiplexplatte

      Plattenstärke Plattenbreite 1500 2000 2500
      40 Tiefe 700 D1574-02 D2074-02 D2574-02
      40 Tiefe 800 D1584-02 D2084-02 D2584-02

      Hochwertige, formbeständige Platte, aus gedämpften Buchenfurnier geschichtet und verklebt. Oberfläche anschließend geschliffen und mir einer Leineöllösung mit Zusatzmitteln behandelt. Kanten gebrochen.

      Abrollrand der Arbeitsplatte

      Die 20 mm starkeund 100 mm hohe Buchenplatte wird am Umfang der Arbeitsplatte als mechanisches Hindernis benutzt. Sie hat geschliffene Oberfläche und ist mit Leinöl mit Zusatzmitteln behandelt. Sie wird an die Werkbankplatte m it Schrauben angeschraubt.

      Möchten Sie eine Platte mit Abrollrand bestellen, fügen Sie hinter die Bestellnummer der von Ihnen gewählten Arbeitsplatte das Bestellzeichen ZH hinzu.

      Platte mit Stahlfläche

      Das 1,5 mm starke, mäßig mit Öl behandelte Stahlprofilblech wird auf die Platten geklebt. Möchten Sie eine Platte mit Stahlblech bestellen, fügen Sie hinter die Bestellnummer der von Ihnen gewählten Arbeitsplatte das Bestellzeichen PH hinzu.

      Platte mit Gummibelag

      Die 4 mm starke Gummiplatte mit Textileinsatz wird auf die Platten geklebt. Möchten Sie eine Platte mit Gummibelag bestellen, fügen Sie hinter die Bestellnummer der von Ihnen gewählten Arbeitsplatte das Bestellzeichen GH hinzu.

      Schließsysteme POLAK
